【E】美しい緩やかなカーブ

今日も線路の敷設を進めます。

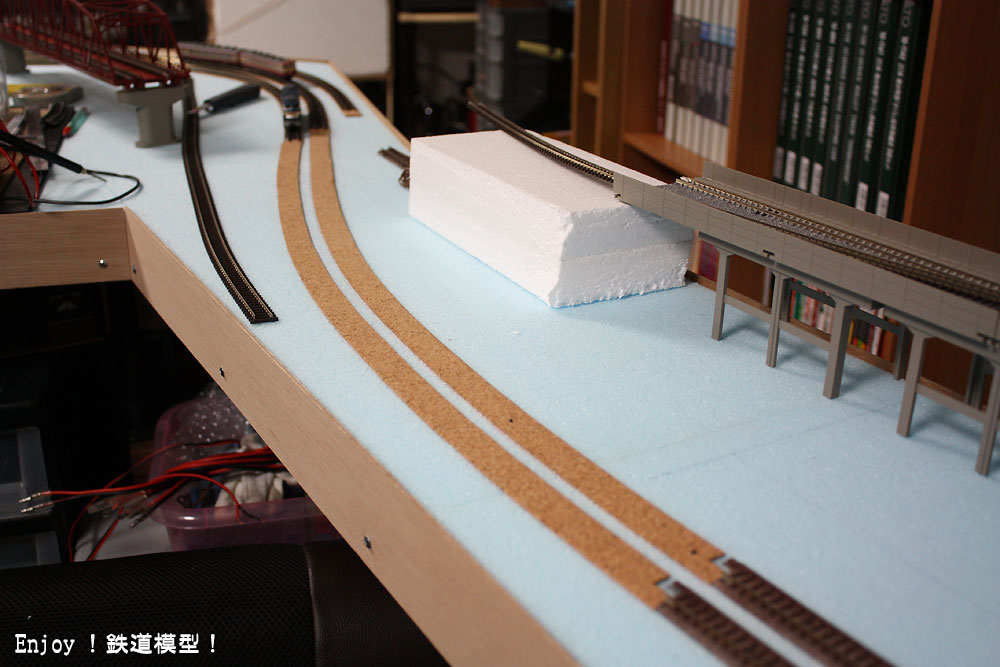

在来線想定の複線をどんどん伸ばしていきます。ここは美しい緩やかなカーブで、一番の見所としたい場所です。昨日の作業でコルクシートをこのように貼り付けてあります。今夜はここにフレキシブルレールを敷設します。

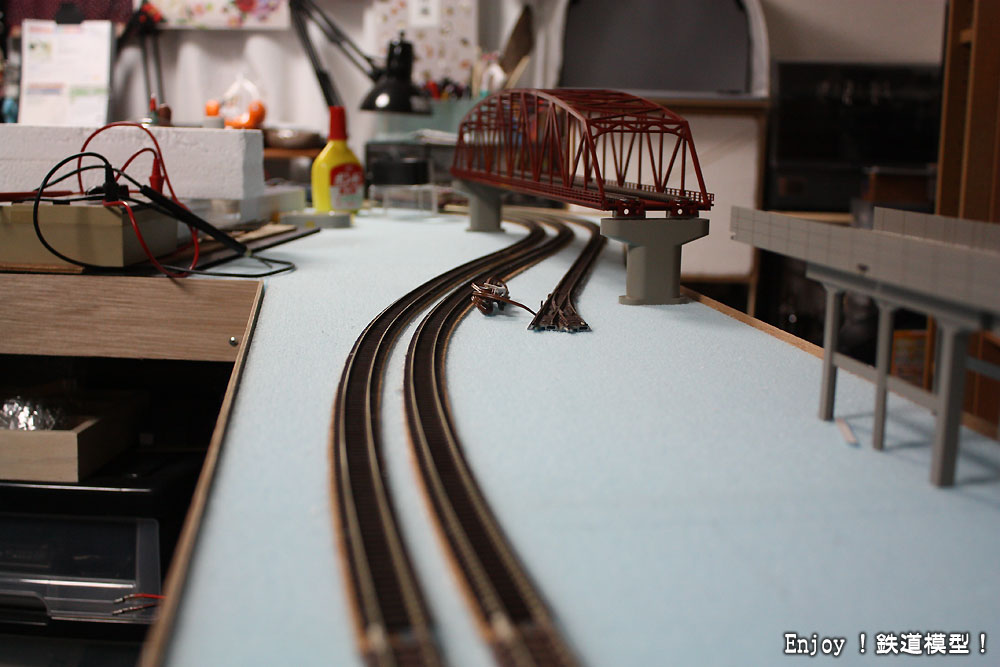

複線間隔が28mmになるように測りながら敷設しました。カントは通常のカーブに使う1.5mmではなく1mmとしてあります。美しい曲線に仕上がりました。

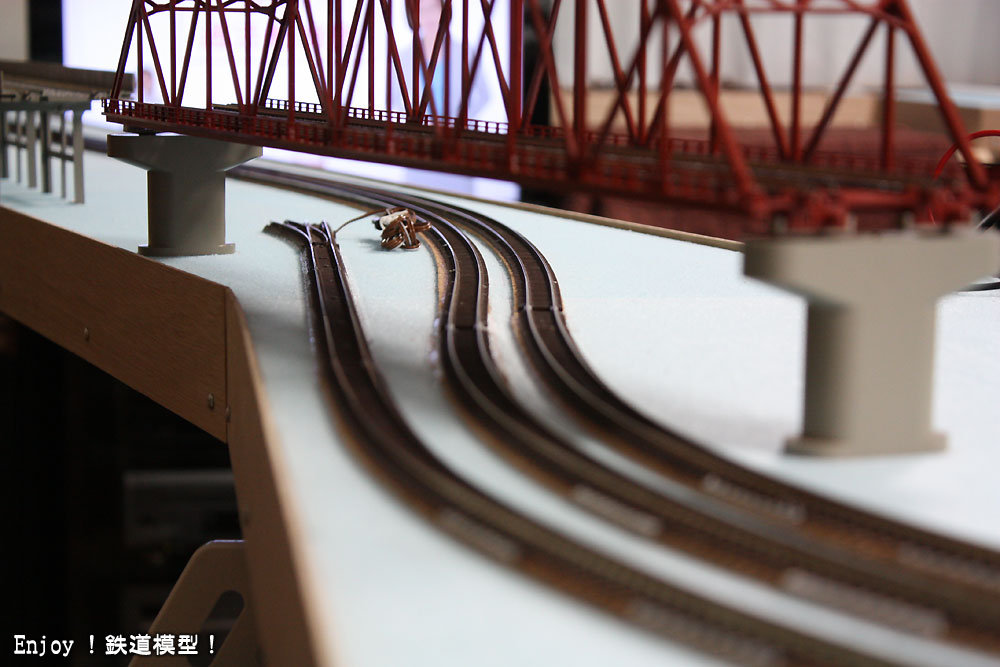

逆側からみるとこんな感じです。遠近法で急なS字カーブに見えますが、かなり緩やかなカーブです。左の貨物線想定の線路は、ポイントで分岐させたいので、複線と変化をつけるために直線をいれてありますが、このあたりの線路配置はまだ紆余曲折がありそうです。
