一昨日に製作したターミナルボードは大きさが小さかったため、昨夜に作り直しました。

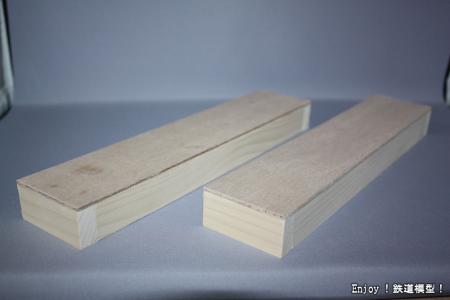

接着までして一晩固定していたものが、次の写真です。
走行電源用とポイント電源用、ふたつ製作しました。
角材の接合部分の45度接合は、少しでも精度が狂うとサイズが変わってしまうので、作り直しでは普通の接合方法にしました。

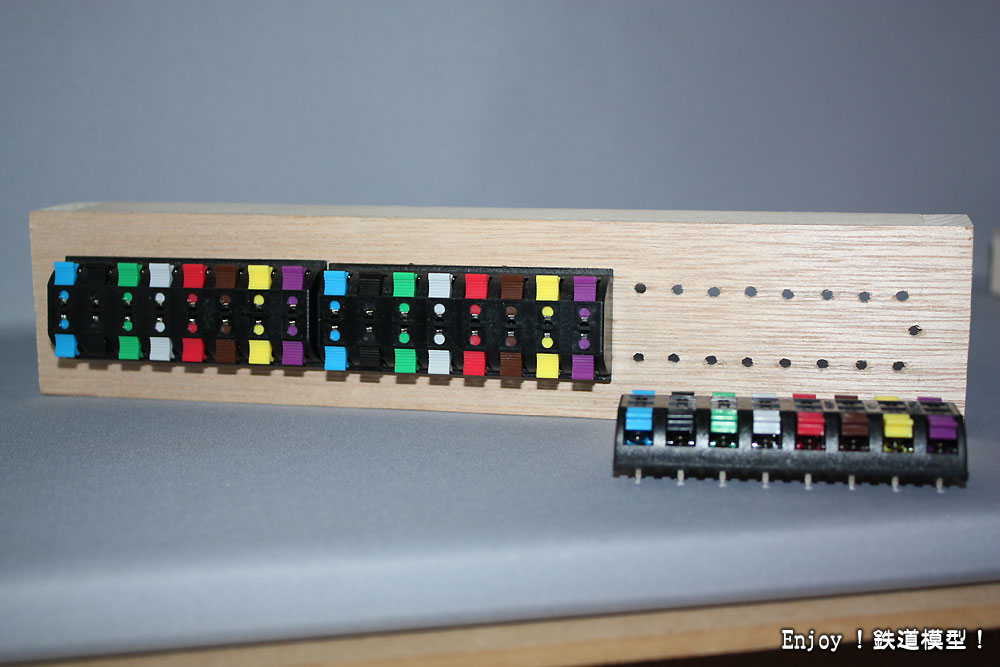

ターミナルの端子位置にあわせて穴をあけ、ターミナルを仮置きしたところ。こんな感じになります。

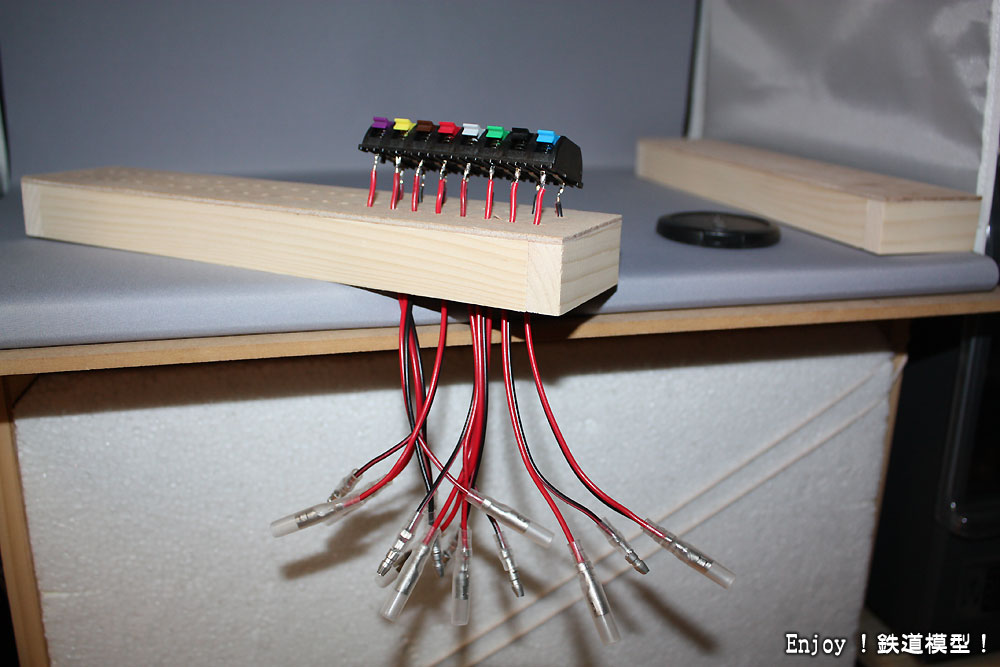

ターミナルの端子に、ギボシ端子をつけた平行コードを取り付けます。

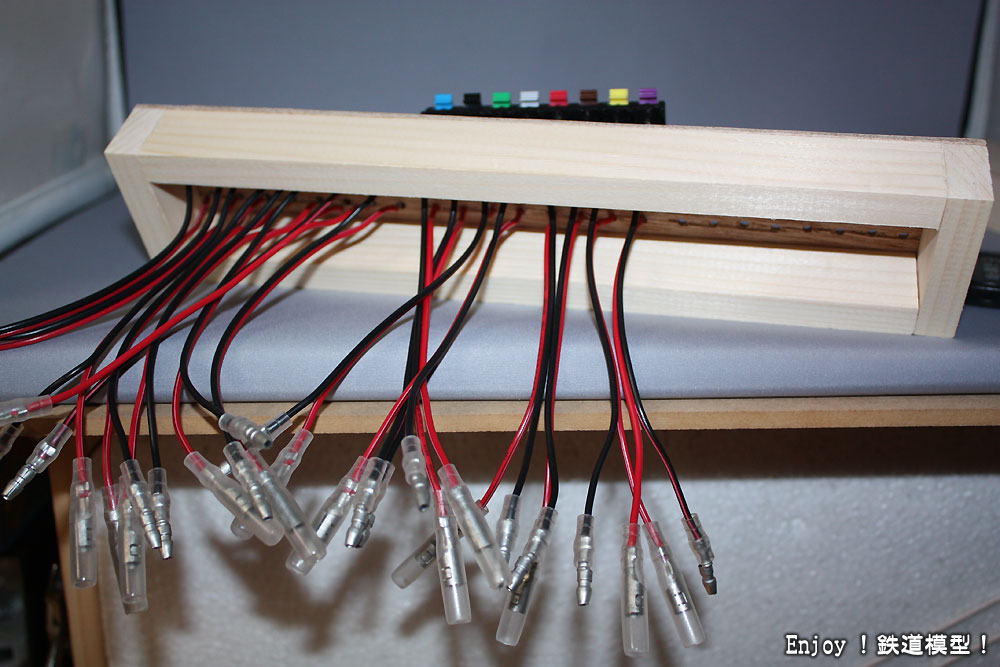

もうひとつ取り付けました。

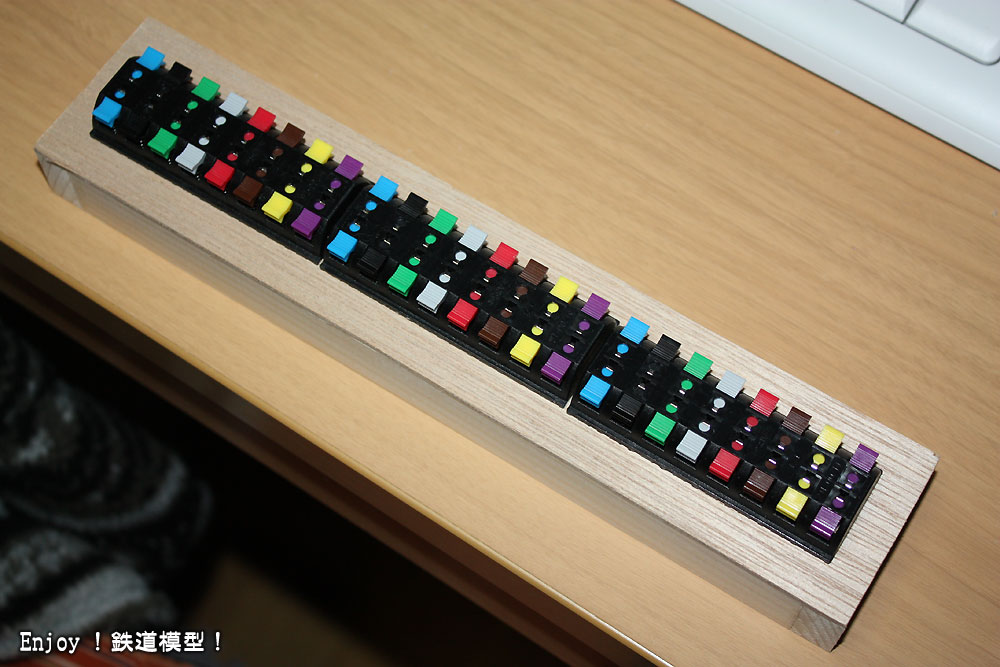

いい感じです。レールからの平行コードをこのターミナルまで引っぱってきてギボシ端子とつなぎ、このターミナルを介してコントロールボードと接続する、という使い方です。
話は変わりまして・・・今日、こういうものが届きました。

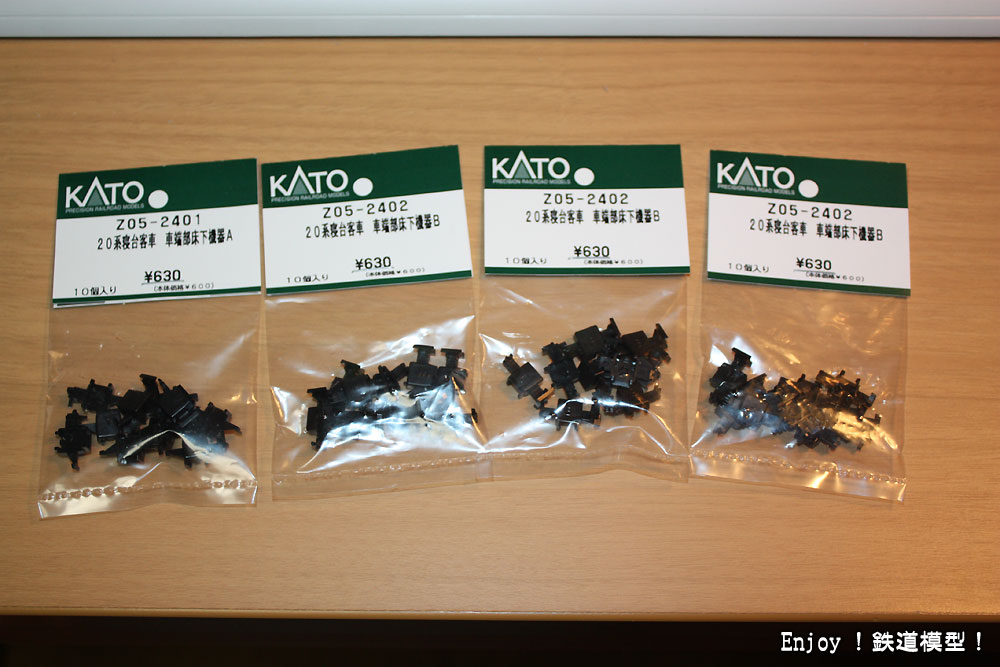

20系寝台車の車端部の床下機器です。
使い道は、まだ決まっておりません。(^_^;)
